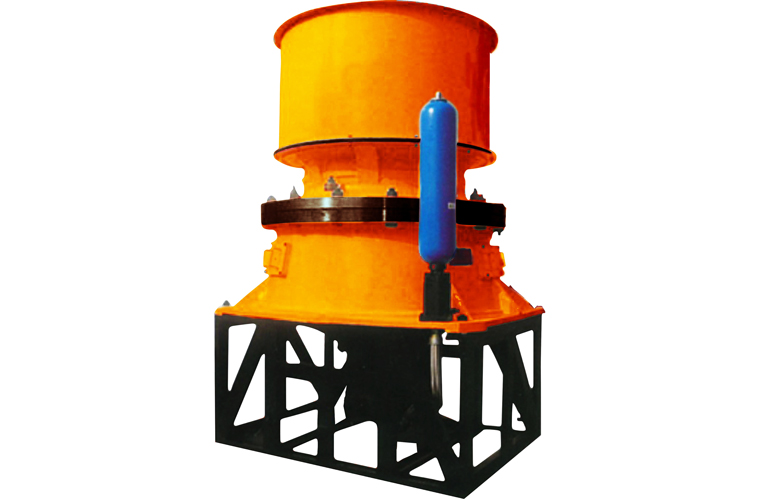

Trituradora de cono hidráulico de un solo cilindro es ampliamente aplicado en industrias, tales como metal y minerales no metálicos, materiales de construcción, ingeniería de transporte, la metalurgia y la ingeniería hidráulica; Puede ser utilizado para la trituración intermedia y fina de todas las clases de mineral, tales como mineral de hierro, minerales no ferrosos del metal, granito, piedra caliza, cuarcita, piedra arenisca, guijarro y así sucesivamente. Esta trituradora de cono hidráulico de un solo cilindro tiene una combinación de maquinaria de trituración, hidráulica, eléctrica, automatización y tecnología de control inteligente. La máquina es la trituradora de alta eficiencia que es investigado y desarrollado de forma independiente por nuestra empresa basada en 20 años de experiencia en diseño, producción, ventas y servicio, combinado el desarrollo de la tecnología industrial moderna, y ha absorbido ampliamente la tecnología avanzada trituradora de los Estados Unidos Y Alemania. Esta máquina representa la tecnología más avanzada del mundo y tiene muchas ventajas incomparables tales como eficacia alta, bajo costo, ajuste fácil, forma excelente del producto etc. Es ampliamente utilizado a la trituración media, fina y extra fina.

Características y ventajas tecnológicas

1.Simple estructura y funcionamiento confiable. La trituradora de cono hidráulico de un solo cilindro integra el ajuste de apertura de descarga y las funciones de protección de sobrecarga como un todo, lo que simplifica la estructura y aumenta la fiabilidad. Todos los diferentes tamaños tienen diferentes tipos de cavidades para cumplir con diferentes requisitos de trituración. Todos los mantenimientos se procesan desde la parte superior, lo que hace que el mantenimiento sea más conveniente.

2.Buenas formas de producto y gran capacidad de producción. La máquina adopta el principio de la trituración de laminación, que mejora la forma del producto para ser cúbico. La coordinación razonable de la excentricidad, de la forma de la cavidad y de los parámetros mejora grandemente la capacidad de producción y la eficacia del equipo.

3.El sistema de control avanzado trae control de la precisión. El sistema de control automático completo proporciona varios modos de operación, tales como control manual, control de apertura de descarga constante y control de potencia constante. Sistema de monitoreo automático puede ayudar a conocer la situación de funcionamiento del equipo en cualquier momento, que está a favor de jugar el mejor rendimiento de este equipo.

4.Optimizado la estructura diseñada trae vida de servicio larga. El cojinete deslizante adopta el diseño especial de la cuña del aceite, que puede evitar el contacto friccional directo entre eje y  cojinete. La estructura reforzada del marco y los materiales especiales del cojinete tienen capacidad de carga grande y alta confiabilidad, que puede extender la vida de servicio de este equipo.

5.La estación hidráulica de la lubricación hace coste bajo de la operación. El diseño integrado de la estación de presión hidráulica y de la estación lubricante ahorran el espacio de la instalación. El diseño optimizado de los componentes y el volumen del tanque pueden hacer que la operación y el mantenimiento sean sencillos y disminuyan los costos operativos.

Principio de funcionamiento

Trituradora de cono hidráulico de un solo cilindro se compone principalmente de soporte superior, soporte medio, soporte inferior, cono móvil, manga excéntrica, transmisión y cilindro hidráulico. Todo el proceso de trabajo de esta máquina es que el motor acciona la rotación del eje horizontal, el eje horizontal acciona la rotación del manguito excéntrico a través del engranaje cónico espiral y entonces el manguito excéntrico accionaría la oscilación giratoria del cono móvil para realizar la extrusión continua. El ajuste de cilindro hidráulico en la parte inferior del cono móvil puede conducir el eje principal, impulsar así el cono móvil mover hacia arriba y hacia abajo para ajustar fácilmente el espacio de cono móvil y la placa de revestimiento de cono fijo, a continuación, el tamaño del producto será controlado. El cilindro hidráulico también tiene la función de protección de sobrecarga. Cuando los materiales que no pueden ser triturados (como el hierro) entrar en la cámara de trituración, el acumulador se activará, entonces el cilindro hidráulico caerá el cono móvil para liberar el hierro y recuperar la trituración normal automáticamente, lo que puede proteger la trituradora perfectamente.

Especificación

1.Simple estructura y funcionamiento confiable. La trituradora de cono hidráulico de un solo cilindro integra el ajuste de apertura de descarga y las funciones de protección de sobrecarga como un todo, lo que simplifica la estructura y aumenta la fiabilidad. Todos los diferentes tamaños tienen diferentes tipos de cavidades para cumplir con diferentes requisitos de trituración. Todos los mantenimientos se procesan desde la parte superior, lo que hace que el mantenimiento sea más conveniente.

2.Buenas formas de producto y gran capacidad de producción. La máquina adopta el principio de la trituración de laminación, que mejora la forma del producto para ser cúbico. La coordinación razonable de la excentricidad, de la forma de la cavidad y de los parámetros mejora grandemente la capacidad de producción y la eficacia del equipo.

3.El sistema de control avanzado trae control de la precisión. El sistema de control automático completo proporciona varios modos de operación, tales como control manual, control de apertura de descarga constante y control de potencia constante. Sistema de monitoreo automático puede ayudar a conocer la situación de funcionamiento del equipo en cualquier momento, que está a favor de jugar el mejor rendimiento de este equipo.

4.Optimizado la estructura diseñada trae vida de servicio larga. El cojinete deslizante adopta el diseño especial de la cuña del aceite, que puede evitar el contacto friccional directo entre eje y  cojinete. La estructura reforzada del marco y los materiales especiales del cojinete tienen capacidad de carga grande y alta confiabilidad, que puede extender la vida de servicio de este equipo.

5.La estación hidráulica de la lubricación hace coste bajo de la operación. El diseño integrado de la estación de presión hidráulica y de la estación lubricante ahorran el espacio de la instalación. El diseño optimizado de los componentes y el volumen del tanque pueden hacer que la operación y el mantenimiento sean sencillos y disminuyan los costos operativos.

Trituradora de cono hidráulico de un solo cilindro se compone principalmente de soporte superior, soporte medio, soporte inferior, cono móvil, manga excéntrica, transmisión y cilindro hidráulico. Todo el proceso de trabajo de esta máquina es que el motor acciona la rotación del eje horizontal, el eje horizontal acciona la rotación del manguito excéntrico a través del engranaje cónico espiral y entonces el manguito excéntrico accionaría la oscilación giratoria del cono móvil para realizar la extrusión continua. El ajuste de cilindro hidráulico en la parte inferior del cono móvil puede conducir el eje principal, impulsar así el cono móvil mover hacia arriba y hacia abajo para ajustar fácilmente el espacio de cono móvil y la placa de revestimiento de cono fijo, a continuación, el tamaño del producto será controlado. El cilindro hidráulico también tiene la función de protección de sobrecarga. Cuando los materiales que no pueden ser triturados (como el hierro) entrar en la cámara de trituración, el acumulador se activará, entonces el cilindro hidráulico caerá el cono móvil para liberar el hierro y recuperar la trituración normal automáticamente, lo que puede proteger la trituradora perfectamente.
