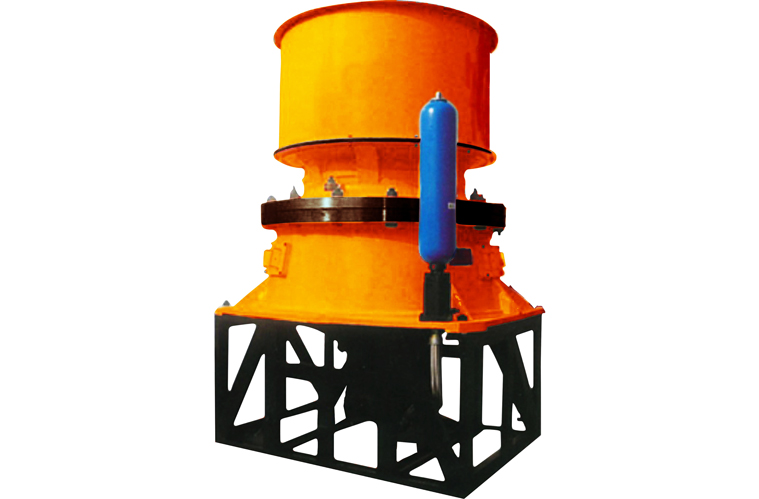

单缸液压圆锥式破碎机

单缸液压圆锥式破碎机广泛应用于金属与非金属矿、建材、交通、冶金、水利等行业,适用于各种矿石的中细碎破碎,如铁矿石、有色金属矿、花岗岩、石灰岩、石英岩、砂岩、河卵石等。本机集机械、液压、电气、自动化、智能控制等技术于一体,是我公司在总结二十多年来从事破碎行业设计、生产、销售、服务经验的基础上,结合现代工业科技的发展,广泛吸收美国、德国等先进破碎机技术,而自主研发和设计的新型高效破碎机。该系列代表着世界最先进的破碎机技术,具有多项传统破碎机无法比拟的优点:破碎效率高,生产成本低,维护调整方便,破碎产品粒型优异,可以广泛地应用于中碎、细碎以及超细碎等破碎作业。


1.结构简单,性能可靠。单缸液压圆锥式破碎机集排料口调整和过载保护功能于一体,简化了结构,增强了可靠性。每种规格均有不同腔型,可满足不同的破碎要求。所有维护从上部进行,操作简单,维护方便;

2.产品粒型好,生产能力强。采用层压破碎原理,改善了产品粒型,呈立方体。合理的偏心距、腔型和运动参数配合,大大提高了设备的生产能力和工作效率;

3.控制系统先进,调控精准。全自动控制系统提供手动控制、恒定排料口控制、恒功率控制等多种运转模式可供选择。自动监测系统,可实时了解设备运行状况,有利于发挥设备最佳性能;

4.结构优化设计,使用寿命长。滑动轴承采用特殊的油楔设计,避免轴与轴承的直接摩擦接触。加强的机架结构和特殊轴承材料,承载能力大,可靠性高,延长了设备的使用寿命;

5.液压润滑站,运行成本低。液压站和润滑站一体化设计,节约设备安装空间。优化的元器件布局和油箱容积,操作维护简单,运行成本更低。


单缸液压圆锥式破碎机主要由上架体、中架体、下架体、动锥部、偏心套部、传动部、液压缸部等部件组成。由电动机带动水平轴旋转,水平轴通过螺旋伞齿轮啮合带动偏心套旋转,再由偏心套带动动锥部做旋转摆动,从而实现连续的挤压破碎。破碎机通过调整动锥底部的液压缸推动主轴带动动锥部上下运动,调整动锥和定锥衬板之间的间距,从而控制产品粒度大小。同时液压缸也具有过载保护功能:当有不可破异物(如铁块)进入破碎腔时,触发蓄能器工作,液压缸自动使动锥下落,从而释放铁块,继续破碎,保护破碎机。
